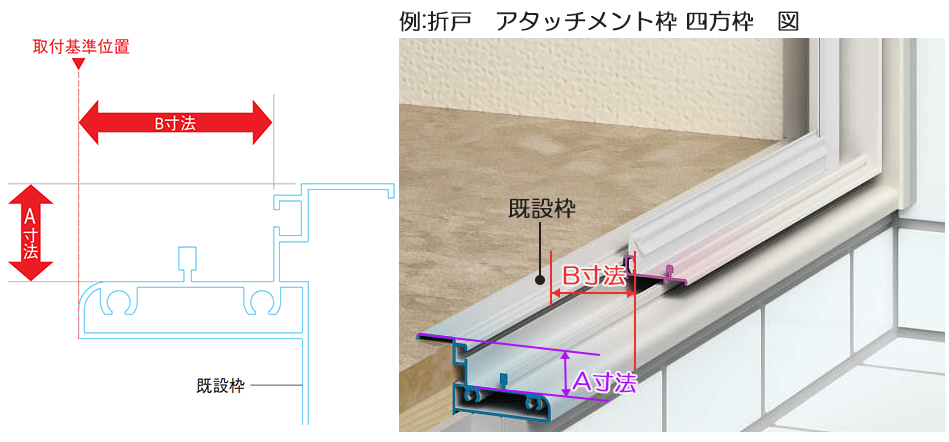

(図Ａ寸法)
(図Ｂ寸法)
(オプション)
・計測した寸法を元に下記表を参照のうえ、商品仕様を決定してください。
・参考設置例を参照のうえ、納まりを確認してください。
| 1.段差の確認 (図Ａ寸法) |
2.見込の確認 (図Ｂ寸法) |
新設枠仕様 | 付属部材 (オプション) |
参考設置例 | |
| 15〜25mm | 37mm未満 | 下枠アングル付枠 | − | |
|
| 15〜47mm | 37mm以上 | アングル無枠 | 別体アングル | 内額縁・見切材 | |
| 15mm未満 | − | |
|||
| 25〜47mm | 37mm未満 | − | |
||
| 段差(A寸法)が48mm以上の場合 | 対応不可 | ||||
| 下アングルを含めた見込寸法が95mm以上の場合 | |||||
