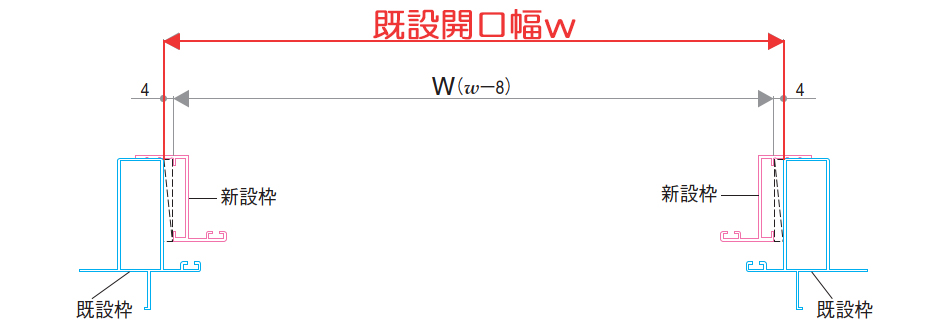

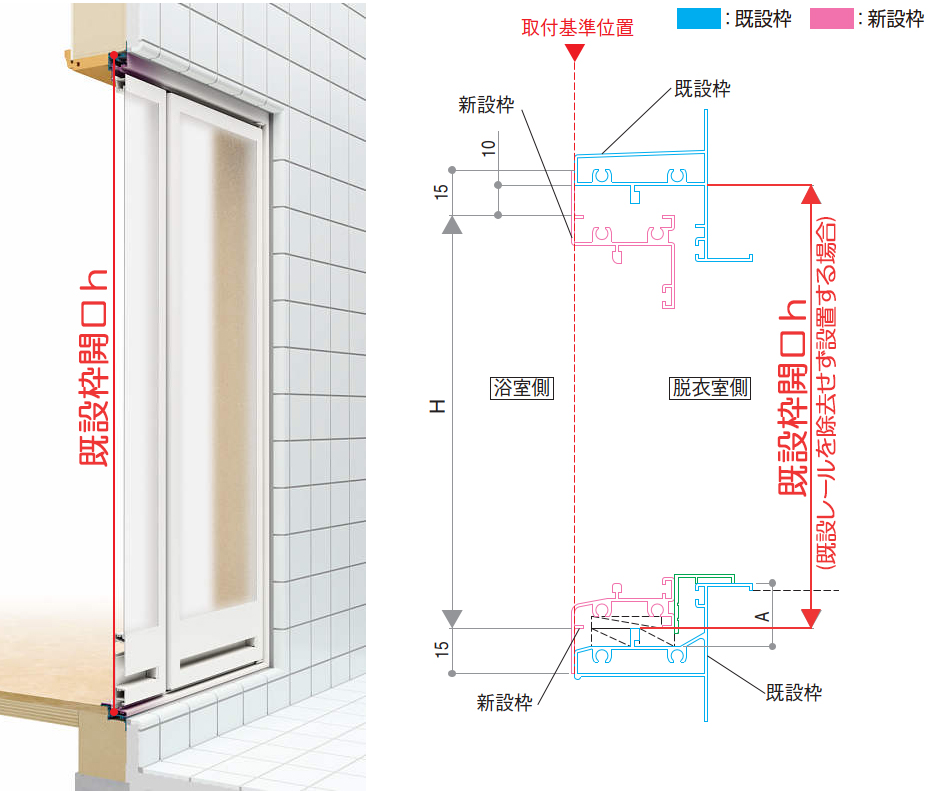

| ＜既設枠の計測＞ 右記のボタンより現場調査シートをご活用ください |
|
| 納まりの確認 右記のボタンより収まり図をご活用ください |
|

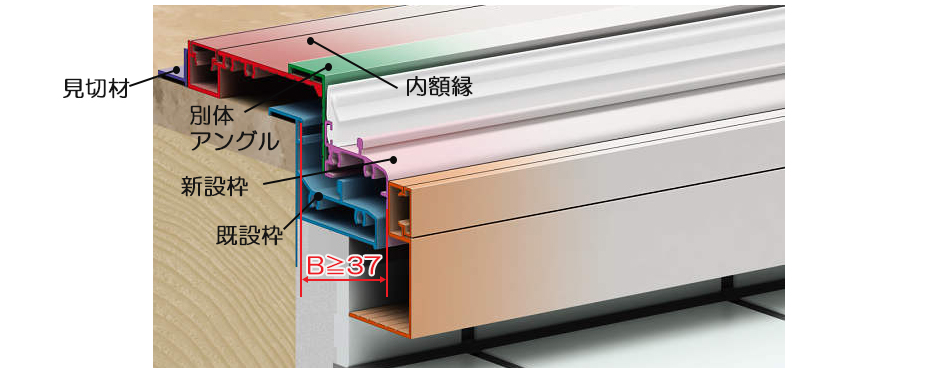

＜既設枠との取合いの確認＞
C〜F寸法を確認し、内額縁が使用可能なことをご確認ください。
もし外れる場合は汎用形材をご使用ください。

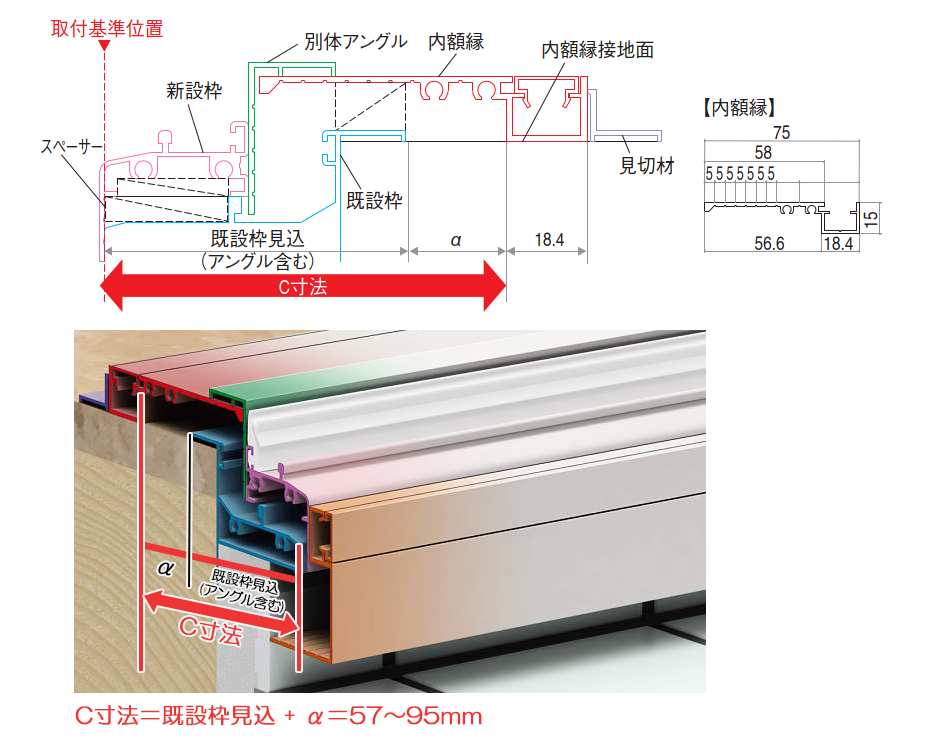

| ■下枠部見込(C寸法)の確認 | ■下枠部見込(D寸法)の確認 |

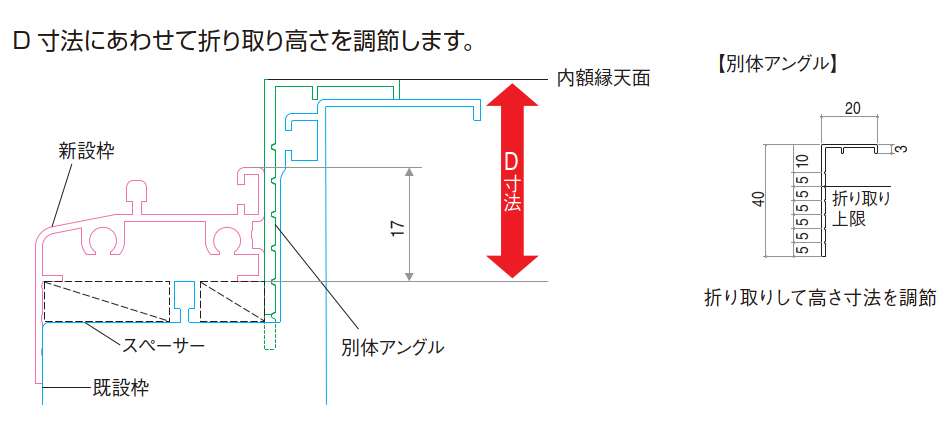

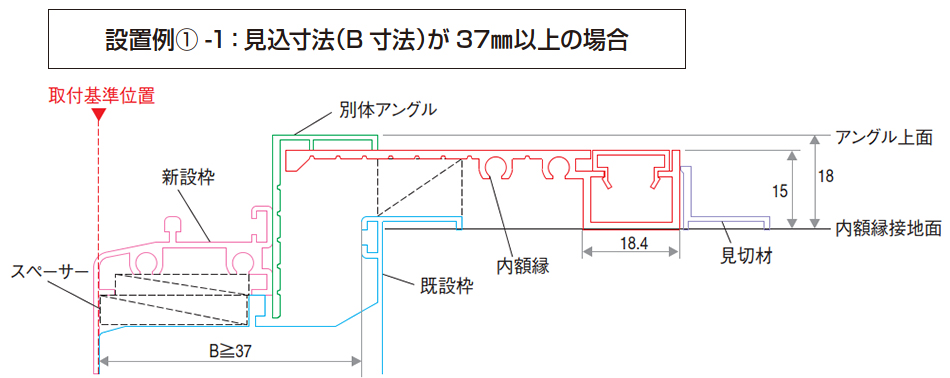

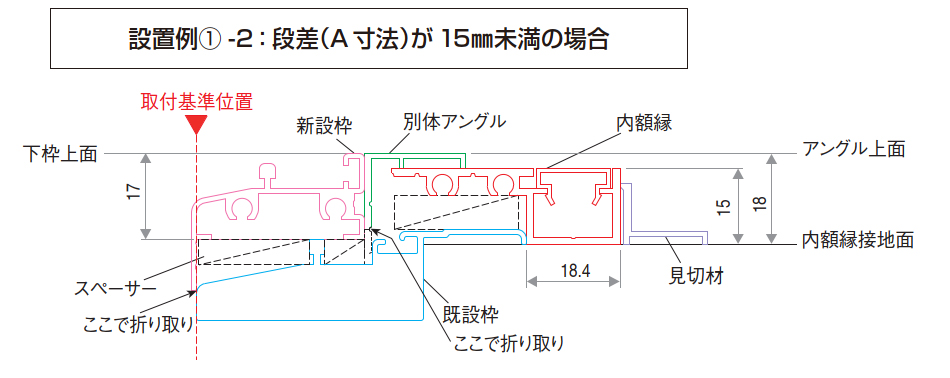

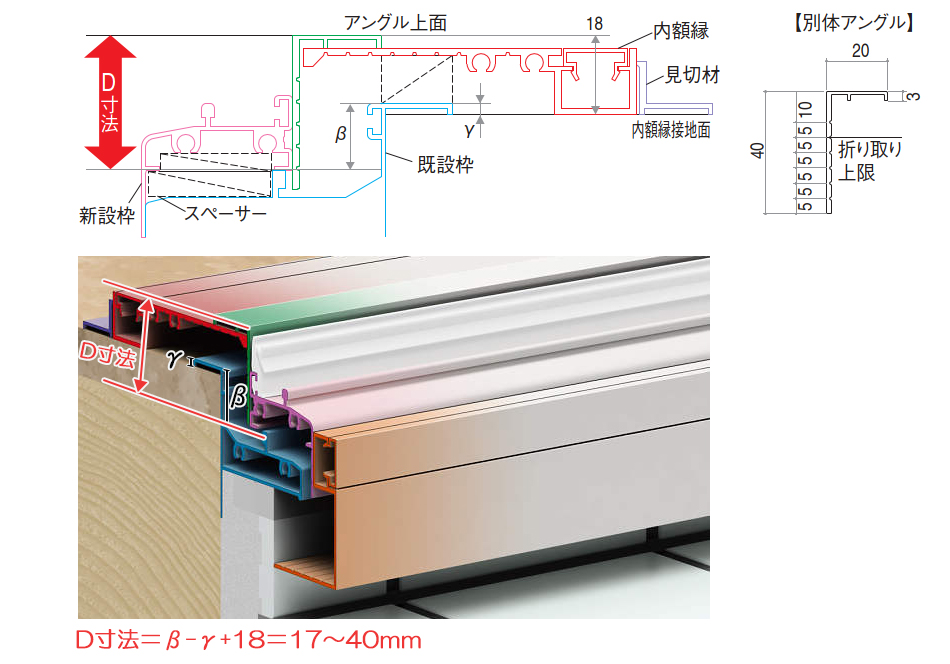

| 取付標準位置〜内額縁までの寸法(C寸法)が 57〜95mmに納まっていること、内額縁接地面が 確保できることを確認してください。 | アングル上面〜新設枠接地面までの寸法(D寸法)が 17〜40mmに納まっていることを確認してください。 |
 |
 |
| ■上枠部の確認 | ■たて枠部の確認 |

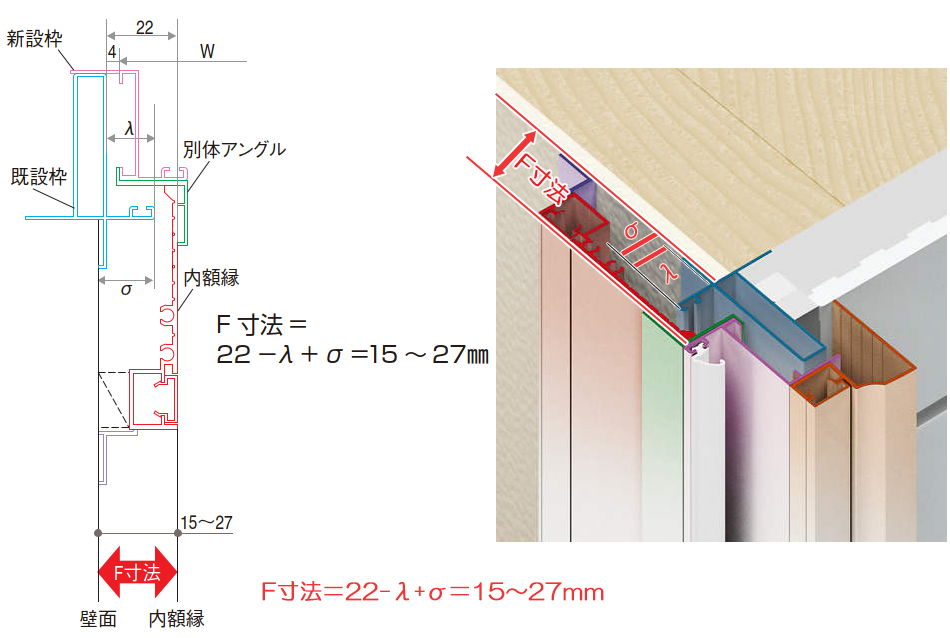

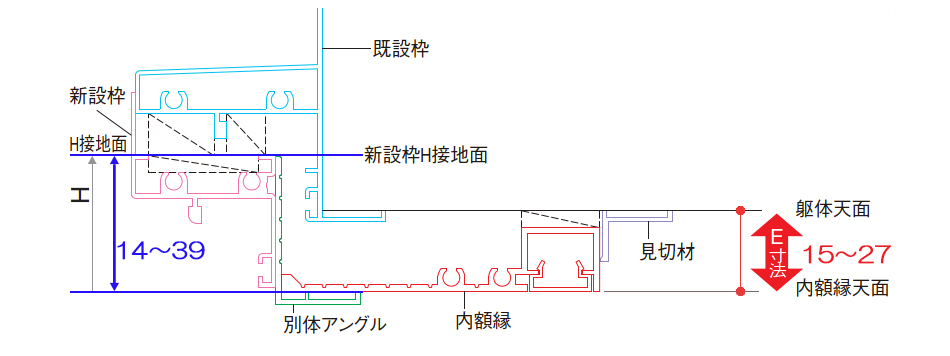

| 新設枠のH寸法押さえ上端から内額縁天面までが 14〜39mmまで対応可能です。その際に内額縁天面〜躯体天面(E寸法)が 15〜27mmに納まっていることを確認してください。 | 壁面〜内額縁(F寸法)までを計測し、15〜27mmに 納まっていることを確認してください。 |
 |
 |
